產品介紹：

搖臂快裝吊環螺栓式

材質： 304#,316L

適用濾芯端頭類型：222/翅尾，平壓雙開口，最大工作壓力150PSI

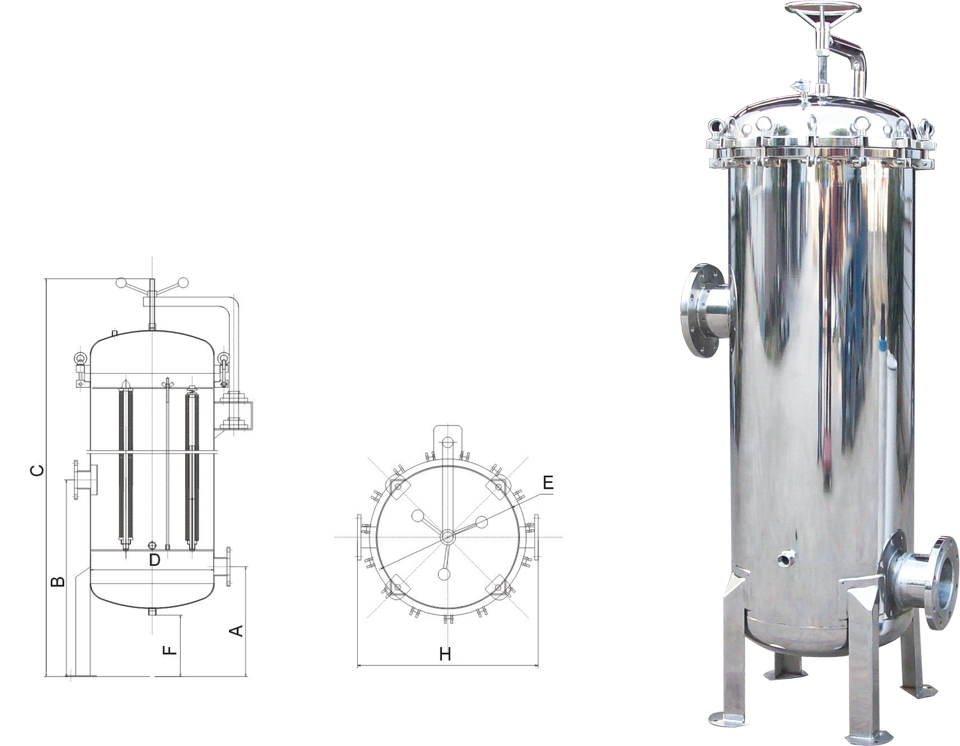

型號	A mm	B mm	C mm	D mm	E mm	F mm	H mm	進/出水口
15 Round - 30"L	370	800	1580	350	350	200	490	11/2"-2"
15 Round - 40"L	370	900	1830	350	350	200	490	11/2"-2"
20 Round - 30"L	390	900	1630	400	400	200	560	2"-3"
20 Round - 40"L	390	1000	1880	400	400	200	560	2"-3"
27 Round - 30"L	460	900	1680	450	450	250	610	2"-4"
27 Round - 40"L	460	1100	1930	450	450	250	610	2"-4"
30 Round - 30"L	480	900	1740	500	500	250	660	2"-4"
30 Round - 40"L	480	1100	1990	500	500	250	660	2"-4"
36 Round - 30"L	500	900	1780	550	550	250	710	21/2"-4"
36 Round - 40"L	500	1100	2030	550	550	250	710	21/2"-4"
40 Round - 30"L	560	1000	1850	600	600	300	760	21/2"-4"
40 Round - 40"L	560	1200	2100	600	600	300	760	21/2"-4"
50 Round - 30"L	580	1000	1880	650	650	300	810	3"-4"
50 Round - 40"L	580	1200	2130	650	650	300	810	3"-4"
60 Round - 30"L	590	1000	1900	700	700	300	880	3"-5"
60 Round - 40"L	590	1200	2150	700	700	300	880	3"-5"
75 Round - 30"L	610	1000	1950	750	750	300	950	3"-5"
75 Round - 40"L	610	1250	2200	750	750	300	950	3"-5"
80 Round - 30"L	620	1100	1970	800	800	300	1000	4"-6"
80 Round - 40"L	620	1250	2220	800	800	300	1000	4"-6"
90 Round - 30"L	650	1100	2140	850	850	300	1000	4"-6"
90 Round - 40"L	650	1250	2390	850	850	300	1000	4"-6"
100 Round - 30"L	670	1100	2070	900	900	300	1140	4"-6"
100 Round - 40"L	670	1350	2320	900	900	300	1140	4"-6"
